ZSG礦用振動篩產品概述

ZSG礦用振動篩工作視頻

ZSG系列礦用振動篩是我公司自行研制的一篩分設備，主要用于冶金、礦山、煤炭、建材、電力、化工等大塊狀物料及中小顆粒物料的篩分行業，尤以冶金行業用途為廣泛，是高爐槽下、焦化廠、選礦廠常用的篩分機械。該產品 具有體積小、重量輕，能耗低、便于安裝及工藝布置等特點，采用能耗低振動電機作振動源，橡膠彈簧支撐并隔振，處理量大，篩分效率高，篩網有較大的安裝傾角,拼塊組裝篩板，更換方便，使用壽命長。

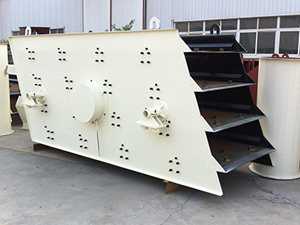

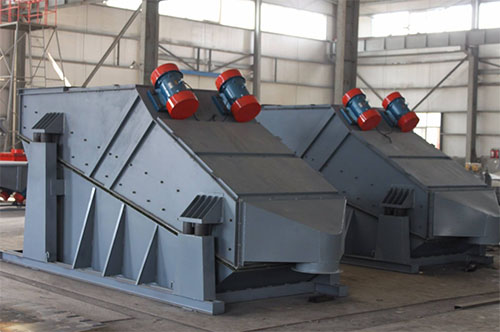

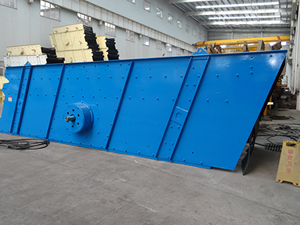

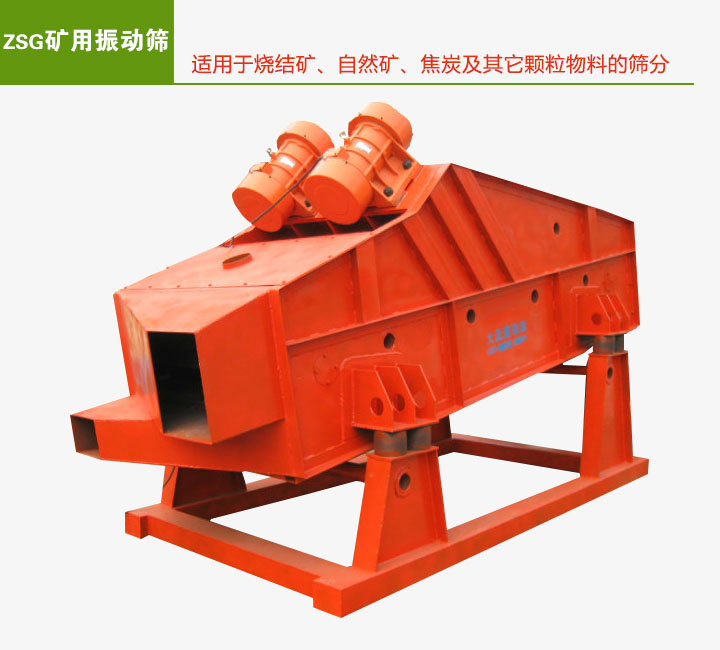

ZSG礦用振動篩圖片

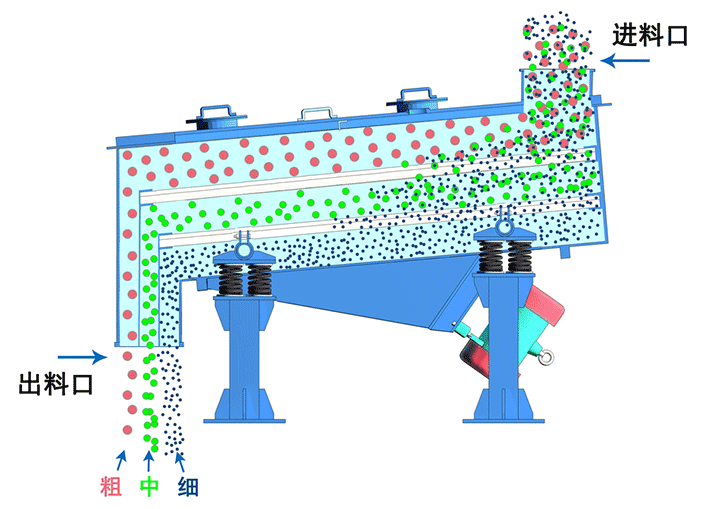

ZSG礦用振動篩工作原理

ZSG礦用振動篩是利用振動電機或普通電機外拖動或自振源驅動，使篩體沿激振力方向作周期性往復振動，物料在篩面上沿直線方向作拋物線運動，從而達到篩分目的。

ZSG礦用振動篩主要特點

1、處理量大，篩分效率高，每小時產量在10-460噸/時之間；

2、采用耐磨性極高的篩板，整機鋼度大，使用壽命長；

3、減振裝置采用橡膠彈簧，可以降低設備工作噪音；

5、橫梁與側板間聯接采用抗扭剪高強螺栓聯接，無焊接，不易損壞，易更換；

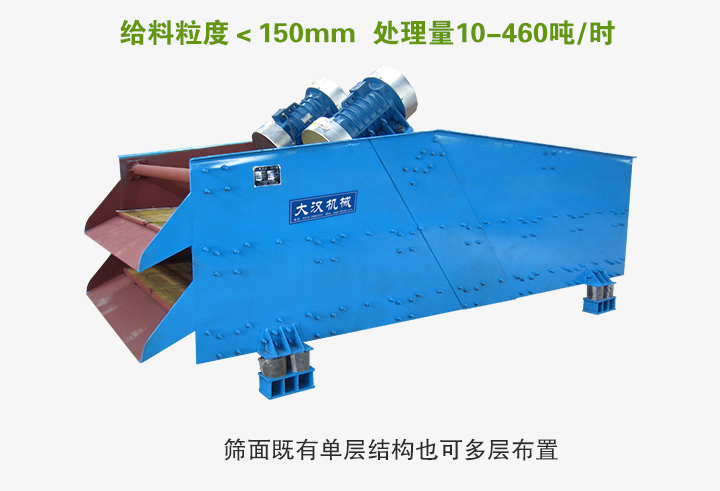

6、1-5層篩網設計，可進行多種粒度規格的物料分級，篩網由小塊拼裝而成，且更換極為簡便。

ZSG礦用振動篩外形結構與技術參數

型 號	篩面面積	篩面傾角	給料粒度	篩孔尺寸	處理量	振頻	雙振幅	配用電機
	m2	度	mm	mm	t/h	Hz	mm	型號	功率Kw	電壓V
ZSGB-0615	0.9	10	<150	3 5 10 15 20 25 50	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15			15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15			35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15			45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5<

ZSG礦用振動篩型號含義

ZS G-07×15

┬ ┬ ┬ ┬

│ │ │ │

│ │ │ └────────-　篩面長度(dm)

│ │ │

│ │ └──────────　篩面寬度(dm)

│ │

│ └───────────-　產品代號

│

└─────────────　振動篩系列代號

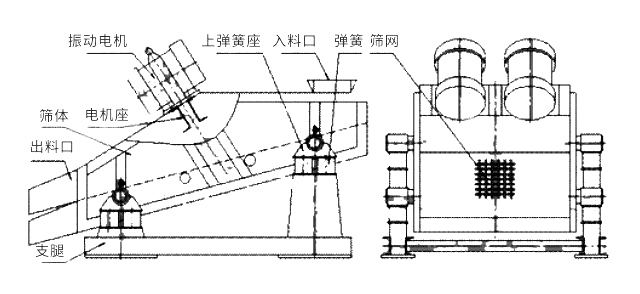

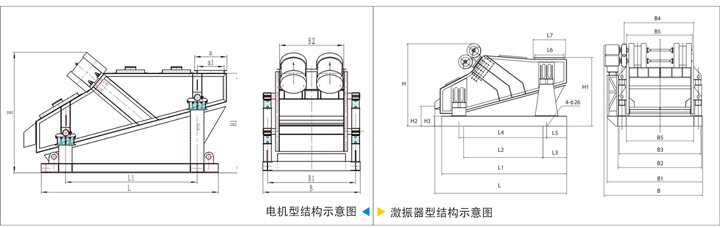

ZSG礦用振動篩外形尺寸

型號	篩面面積（m2）	給料粒度（mm）	處理量(t/h)	雙振幅(mm)	激振器型號	功率(kW)	L(mm)	B(mm)	H(mm)
ZSG1536	5.4	＜200	20-360	8-12	JZ-75-6	2×4.0	3675	2660	2220
ZSG1540	6		50-400		JZ-75-6	2×4.0	4000	2660	2300
ZSG1836	6.48		60-460		JZ-100-6	2×5.5	3620	3140	2230
ZSG1848	8.64		80-500		JZ-130-6	2×5.5	4800	3140	2950
ZSG2040	8		80-560		JZ-130-6	2×5.5	4000	3160	2300
ZSG2050	10		90-600		JZ-160-6	2×7.5	5000	3260	2730
2ZSG1536	5.4		50-360		JZ-160-6	2×5.5	3675	2660	2340
2ZSG1540	6		50-400		JZ-100-6	2×5.5	400	2660	2700
2ZSG1836	6.48		60-460		JZ-130-6	2×5.5	3620	3140	2250
2ZSG1848	8.64		80-500		JZ-180-6	2×7.5	4800	3140	3250
2ZSG2024	8		80-560		JZ-180-6	2×7.5	4000	3160	2700
2ZSG2050	10		90-600		JZ-200-6	2×7.5	5000	3260	2940

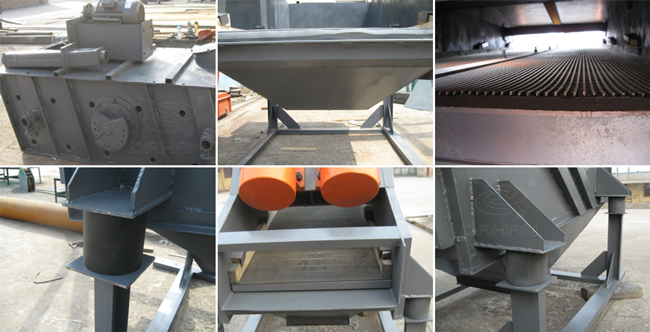

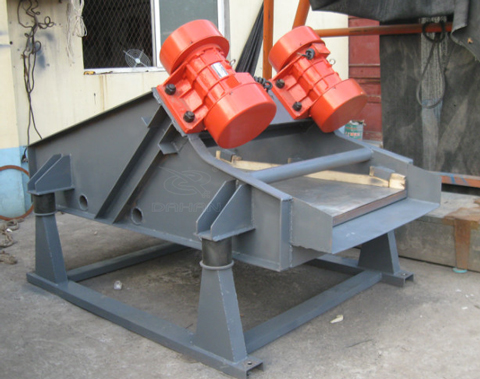

ZSG礦用振動篩細節展示

ZSG礦用振動篩由振動源、篩體、篩網、減振裝置和底拖組成，篩機側板采用鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接，結構合理，堅固耐用。

ZSG系列礦用重型振動篩采用振動電機做為激振源，調節振動電機激振力的大小，可以改變篩機的振幅。

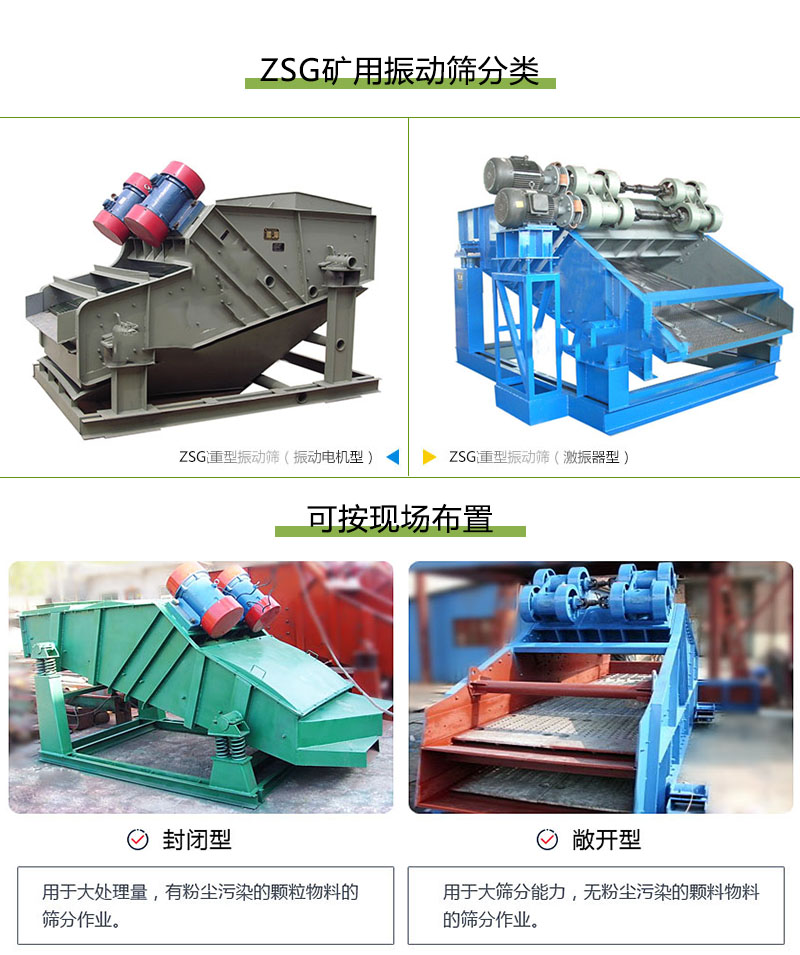

減振系統有橡膠彈簧、支承座等組成。本系列振動篩振動電機安裝方式可分為上振式和側振式，減振裝置安裝方式可分為座式或吊掛式。還可以根據用戶需要進行設計制造。

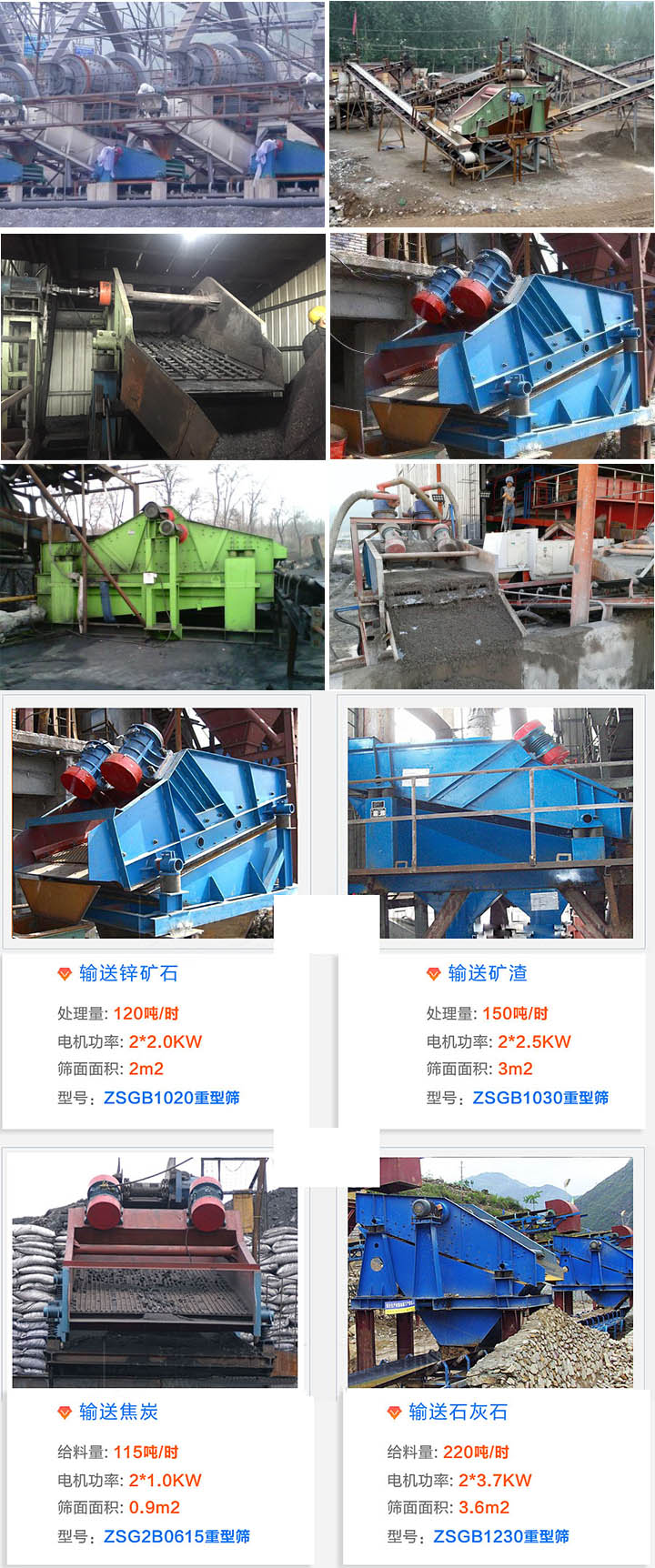

ZSG礦用振動篩現場案例

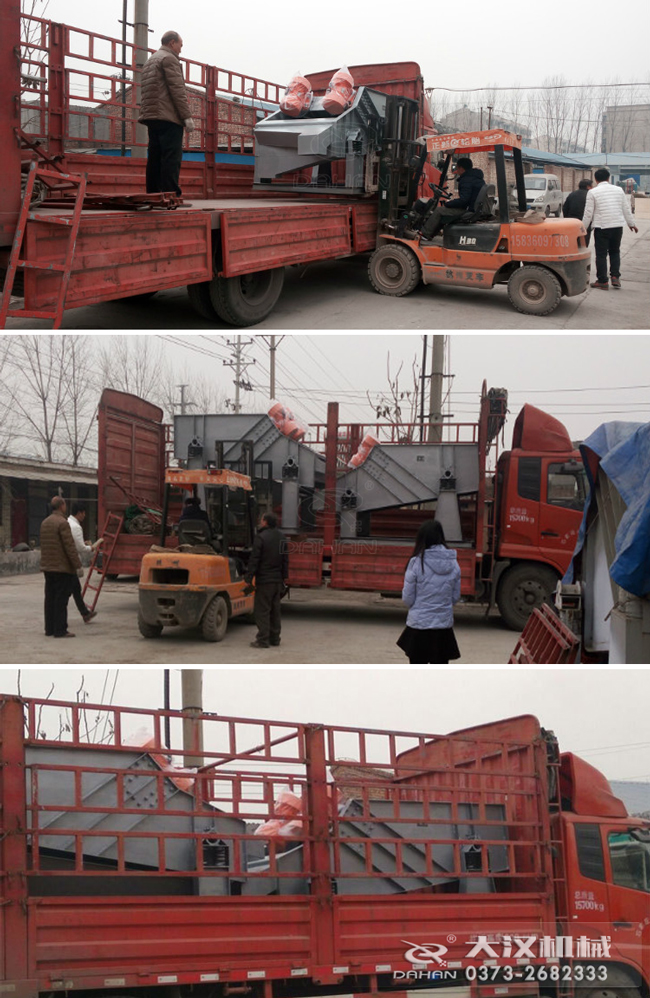

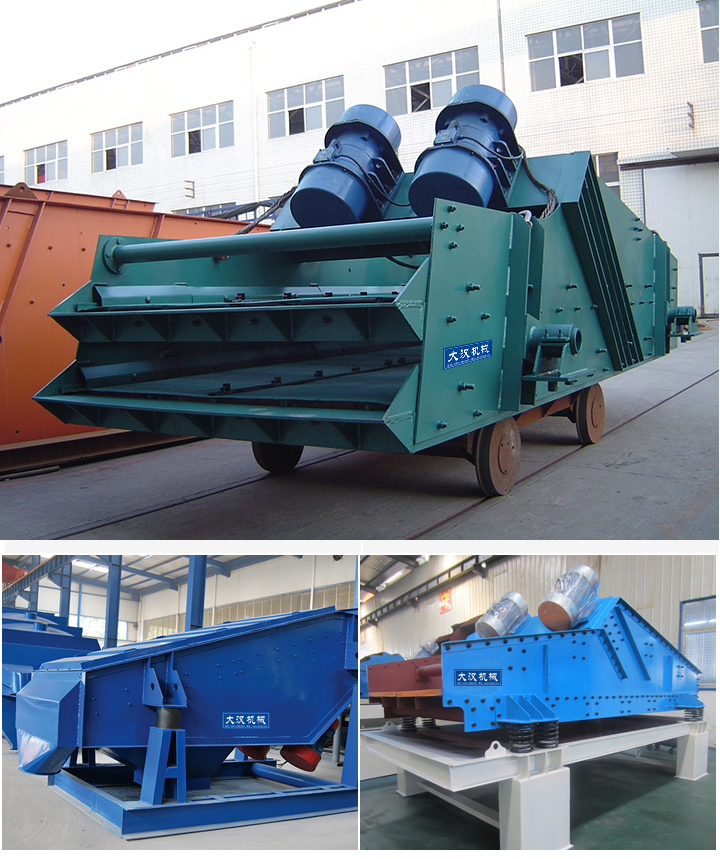

ZSG礦用振動篩發貨圖片
